φ219×10 Γραμμή παραγωγής σωλήνων μεταφοράς πετρελαίου και αερίου (API) Επιλεγμένη εικόνα

φ219×10 Γραμμή Παραγωγής Σωλήνων Μεταφοράς Πετρελαίου & Αερίου (API).

Σύντομη περιγραφή:

ERW219διαμήκης υψηλής συχνότηταςγραμμή παραγωγής συγκολλημένων σωλήνων / μηχανή κατασκευής σωλήνων / σωλήναςμύλος/μύλος σωλήνωνέχει σχεδιαστεί για την παραγωγή συγκολλημένων σωλήνων από89mm-219mm σε OD και2.0mm-8.0mm σε πάχος τοιχώματος, καθώς και αντίστοιχα τετράγωνο και ορθογώνιοular κουκούτσιe.

Μπορούμε να σχεδιάσουμε και να κατασκευάσουμε μηχανή παραγωγής pip e σύμφωνα με τις απαιτήσεις των πελατών.

Μήνυμα Επικοινωνήστε μαζί μας

Λεπτομέρεια προϊόντος

ΛΙΣΤΑ ΜΟΝΤΕΛΩΝ ΠΡΟΪΟΝΤΩΝ

Ετικέτες προϊόντων

Περιγραφή

Ο μύλος σωλήνων ERW ονομάζεται επίσης γραμμή παραγωγής διαμήκων συγκολλημένων σωλήνων υψηλής συχνότητας. Κατάλληλα υλικά είναι οι λωρίδες θερμής ή ψυχρής έλασης όπως ο απλός ανθρακούχο χάλυβας και ο χάλυβας υψηλής αντοχής κ.λπ.

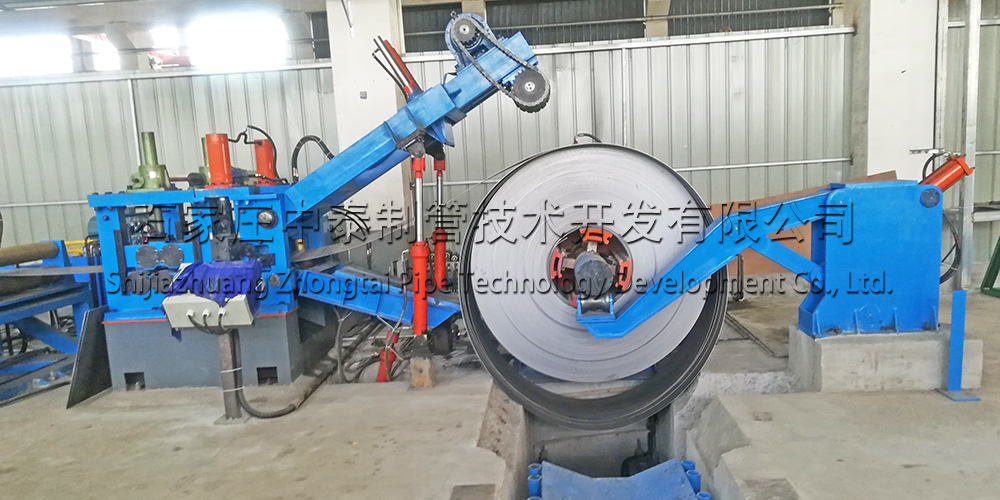

Ο χάλυβας λωρίδας ξετυλίγεται από τον αποτυλιγτήρα και στη συνέχεια εισέρχεται στην αποθήκευση του συσσωρευτή αφού περάσει από τη μηχανή συγκόλλησης με διάτμηση. Ο χάλυβας λωρίδας εξωθείται με κυλίνδρους και χωρίζεται σε δύο μέρη: τμήμα διάσπασης και τμήμα λεπτής διέλευσης. Μετά από επαγωγική συγκόλληση υψηλής συχνότητας και διαστασιολόγηση εξαρτήματος, βγάζετε το απαιτούμενο μήκος σωλήνα, κόβετε με ιπτάμενο πριόνι και τέλος στοιβάζετε και συσκευάζετε τον χαλύβδινο σωλήνα. Αυτή η γραμμή παραγωγής είναι μια ολοκληρωμένη πλήρης γραμμή παραγωγής για συνεχή συγκόλληση λωρίδων χάλυβα σε σωλήνες,αποτελείται κυρίως από ξεκουλούρα, ηλεκτροσυγκολλητής διάτμησης & άκρου, συσσωρευτής, μηχάνημα διαμόρφωσης & ταξινόμησης μεγέθους, Συγκολλητής HF, ιπτάμενο πριόνι, μηχανή στοίβαξης & συσκευασίας.

Εάν υπάρχουν ειδικοί σκοποί ή απαιτήσεις για χαλύβδινους σωλήνες, είναι απαραίτητο να προστεθεί εξοπλισμός δοκιμών, όπως μηχανή υδραυλικών δοκιμών, μηχανή ανόπτησης ενδιάμεσης συχνότητας, μηχανή ανίχνευσης ελαττωμάτων με υπερήχους κ.λπ.

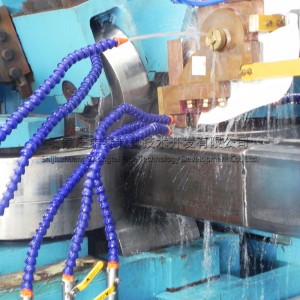

Η γραμμή παραγωγής συγκολλημένων σωλήνων υψηλής συχνότητας χρησιμοποιείται κυρίως για τη συνεχή παραγωγή συγκολλημένων σωλήνων ευθείας ραφής. Υιοθετεί επαγωγική συγκόλληση υψηλής συχνότητας, η οποία μπορεί όχι μόνο να παράγει στρογγυλό σωλήνα αλλά και αντίστοιχο τετράγωνο σωλήνα και σωλήνες ειδικού σχήματος. Η μηχανή συγκόλλησης σωλήνων υψηλής συχνότητας χρησιμοποιείται κυρίως για την παραγωγή διαφόρων σωλήνων σιδήρου, σωλήνων κατασκευής, δομικών σωλήνων, σωλήνων νερού, σωλήνων λαδιού, σωλήνων API και ούτω καθεξής.

Tτεχνική ροή

Κύλιση προς τα πάνω→ Ξετύλιξη → Διάτμηση και συγκόλληση→ Σπειροειδής συσσωρευτής→ Μορφοποίηση → Επαγωγική συγκόλληση HF→ Αφαίρεση εξωτερικού γρέζιου→ Ψύξη → Διαστασιολόγηση→ Ιπτάμενο πριόνι → Εξαντλημένο τραπέζι → Επιθεώρηση→ Συσκευασία→ Αποθήκη

Fδιαδικασία ορμοποίησης

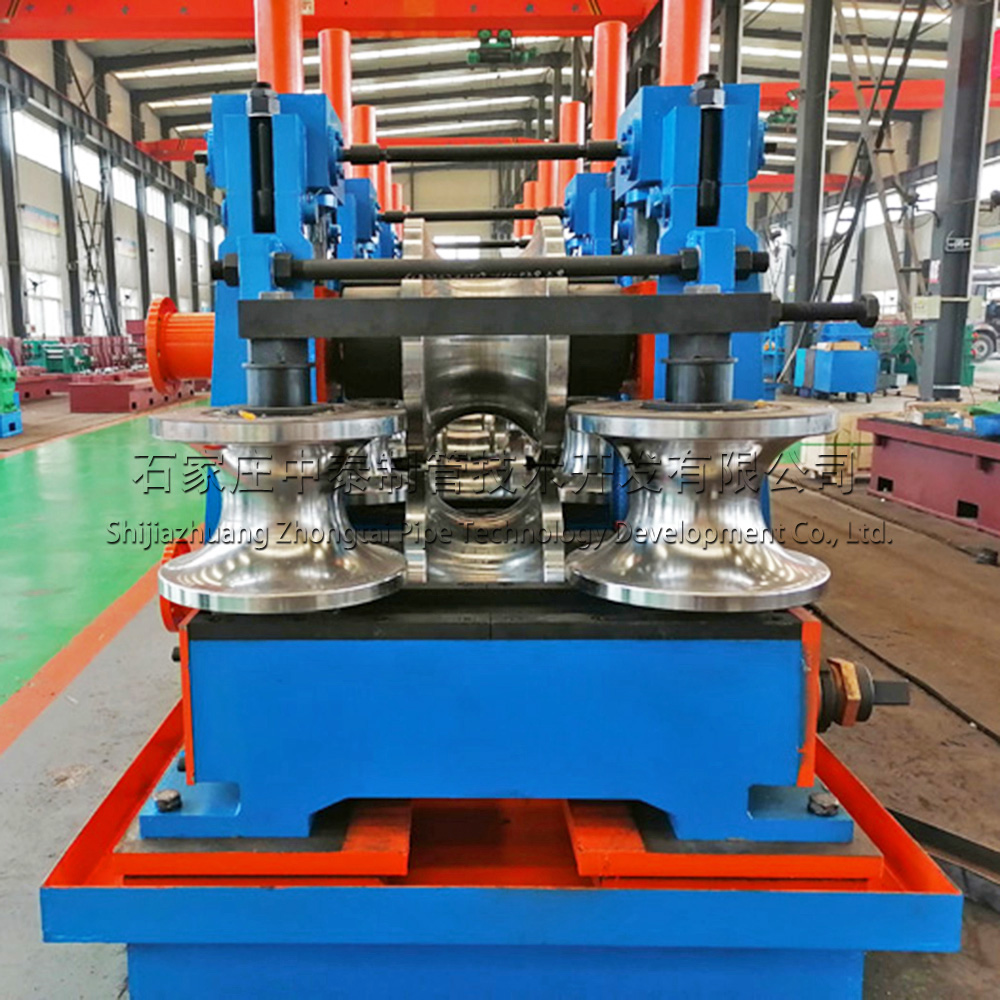

Στρογγυλός σωλήνας	Διαδικασία διαμόρφωσης κρύου ρολού	Καλός σχεδιασμός κυλίνδρων
Sτετράγωνο & ορθογώνιος σωλήνας	Γενική διαδικασία στρογγυλού προς τετράγωνο	Σταθερή διαδικασία διαμόρφωσης
Sτετράγωνο & ορθογώνιος σωλήνας	Στρογγυλό σε τετράγωνο με κεφάλι Τούρκων	Καλή ποιότητα σωλήνων

Βασικές Τεχνικές Πληροφορίες Γραμμής Παραγωγής Συγκολλημένων Σωλήνων

Προϊόν & Απόδοση	Στρογγυλός σωλήνας	89mm-219mm Πάχος:2.0mm-8.0mm
	Τετράγωνος & Ορθογώνιος σωλήνας	70mm×70 mm -170mm×170mm Πάχος:2.0mm-6.0mm
	Μήκος	6m-12m Μήκος Ανοχή: ±3mm
	Ταχύτητα Παραγωγής	20-50m/min
	Παραγωγική ικανότητα	35000 τόνους/έτος
Κατανάλωση	Εγκατεστημένη χωρητικότητα μύλου	280 kw
	Περιοχή Γραμμής	100m(μήκος) ×9m (πλάτος)
	Εργάτης	6-8 εργάτες
Πρώτη ύλη	Υλικό	Πηνίο ανθρακούχου χάλυβα Q235B(ASTM GR·D,σs 230)
	Πλάτος	280mm-69Πάχος 0mm:2.0mm-8.0mm
	Ταυτότητα πηνίου	600-800mm
	Πηνίο OD	Μέγ2000mm
	Βάρος πηνίου	8,0 τόνοι

Πλεονέκτημα

1. Η υψηλή απόδοση παραγωγής, η ταχύτητα γραμμής μπορεί να είναι έως και 120m/min.

2. Υψηλή απόδοση, η μηχανή λειτουργεί σταθερά με υψηλή ταχύτητα, η οποία βελτιώνει την απόδοση των προϊόντων.

3. Χαμηλή σπατάλη, χαμηλή σπατάλη μονάδας και χαμηλό κόστος παραγωγής.

4. Υψηλή ακρίβεια, το σφάλμα διαμέτρου είναι μόνο 0,5/100 του OD του σωλήνα.

Προϊόντα: GI, ανθρακούχο χάλυβα και σωλήνες από ανοξείδωτο χάλυβα για τη μεταλλουργία, τις κατασκευές, τις μεταφορές, τις βιομηχανίες μηχανημάτων και οχημάτων.

Περισσότερα Προϊόντα

https://www.ztzgsteeltech.com/oil-gas-transportapi-pipe-production-line-product/

Προηγούμενος: Εκπτωτική τιμή 6 ίντσες Στρογγυλός τετράγωνος μύλος σωλήνων ERW υψηλής συχνότητας συγκόλληση μεταχειρισμένου σωλήνων ευκαιρίας κατασκευής σωλήνων Κίνα Εργοστασιακή τιμή ERW Tube Mill

Επόμενος: OEM/ODM Factory Plastic HDPE PE PPR Σωλήνας σωλήνων παροχής νερού/αερίου πετρελαίου μονής βίδας γραμμή παραγωγής εξώθησης

ERW TUBE MILL LINE
Μοντέλο	Rστρογγυλός σωλήνας mm	Πλατείασωλήνας mm	Πάχος mm	Χώρος εργασίας m/min
ERW20	Ф8-Ф20	6x6-15×15	0,3-1,5	120	Διαβάστε περισσότερα
ERW32	Ф10-Ф32	10×10-25×25	0,5-2,0	120	Διαβάστε περισσότερα
ERW50	Ф20-Ф50	15×15-40×40	0,8-3,0	120	Διαβάστε περισσότερα
ERW76	Ф32-Ф76	25×25-60×60	1,2-4,0	120	Διαβάστε περισσότερα
ERW89	Ф42-Ф89	35×35-70×70	1,5-4,5	110	Διαβάστε περισσότερα
ERW114	Ф48-Ф114	40×40-90×90	1,5-4,5	65	Διαβάστε περισσότερα
ERW140	Ф60-Ф140	50×50-110×110	2,0-5,0	60	Διαβάστε περισσότερα
ERW165	Ф76-Ф165	60×60-130×130	2,0-6,0	50	Διαβάστε περισσότερα
ERW219	Ф89-Ф219	70×70-170×170	2,0-8,0	50	Διαβάστε περισσότερα
ERW273	Ф114-Ф273	90×90-210×210	3,0-10,0	45	Διαβάστε περισσότερα
ERW325	Ф140-Ф325	110×110-250×250	4,0-12,7	40	Διαβάστε περισσότερα
ERW377	Ф165-Ф377	130×130-280×280	4,0-14,0	35	Διαβάστε περισσότερα
ERW406	Ф219-Ф406	170×170-330×330	6,0-16,0	30	Διαβάστε περισσότερα
ERW508	Ф273-Ф508	210×210-400×400	6,0-18,0	25	Διαβάστε περισσότερα
ERW660	Ф325-Ф660	250×250-500×500	6,0-20,0	20	Διαβάστε περισσότερα
ERW720	Ф355-Ф720	300×300-600×600	6,0-22,0	20	Διαβάστε περισσότερα

ΓΡΑΜΜΗ ΠΑΡΑΓΩΓΗΣ ΣΩΛΗΝΩΝ ΑΝΟΞΕΙΔΩΤΟΥ ΧΑΛΥΒΑ
Μοντέλο	Rστρογγυλός σωλήνας mm	Πλατείασωλήνας mm	Πάχος mm	Ταχύτητα εργασίας m/min
SS25	Ф6-Ф25	5×5-20×20	0,2-0,8	10	Διαβάστε περισσότερα
SS32	Ф6-Ф32	5×5-25×25	0,2-1,0	10	Διαβάστε περισσότερα
SS51	Ф9-Ф51	7×7-40×40	0,2-1,5	10	Διαβάστε περισσότερα
SS64	Ф12-Ф64	10×10-50×50	0,3-2,0	10	Διαβάστε περισσότερα
SS76	Ф25-Ф76	20×20-60×60	0,3-2,0	10	Διαβάστε περισσότερα
SS114	Ф38-Ф114	30×30-90×90	0,4-2,5	10	Διαβάστε περισσότερα
SS168	Ф76-Ф168	60×60-130×130	1,0-3,5	10	Διαβάστε περισσότερα
SS219	Ф114-Ф219	90×90-170×170	1,0-4,0	10	Διαβάστε περισσότερα
SS325	Ф219-Ф325	170×170-250×250	2,0-8,0	3	Διαβάστε περισσότερα
SS426	Ф219-Ф426	170×170-330×330	3,0-10,0	3	Διαβάστε περισσότερα
SS508	Ф273-Ф508	210×210-400×400	4,0-12,0	3	Διαβάστε περισσότερα
SS862	Ф508-Ф862	400×400-600×600	6,0-16,0	2	Διαβάστε περισσότερα
